avant de fermer le mur, vérifiez cinq points : la profondeur du corps d'encastrement par rapport au mur fini (carrelage compris), les entraxes entre sorties, le type de raccordement, la hauteur de chaque sortie et la saillie du bec. Une erreur sur l'un d'eux se corrige rarement sans recasser le carrelage.
Pourquoi tout se joue avant le carrelage
Un robinet encastré se compose de deux parties : un corps d'encastrement (la partie technique, cachée dans la cloison) et une partie visible (bec, commandes, plaques ou rosaces) qui se monte à la fin. La partie visible ne rattrape qu'une faible variation de profondeur : si le corps est trop enfoncé ou trop saillant par rapport au carrelage fini, les rosaces ne portent pas sur le mur ou la commande ne s'emboîte pas.
La check-list en 5 points
1. La profondeur, mesurée depuis le mur fini
La cote de référence est le nu du mur terminé : support, éventuelle plaque, étanchéité sous carrelage, colle et carreau. Additionnez ces épaisseurs avant de fixer le corps. À titre d'exemple, un système d'étanchéité liquide sous carrelage forme un film sec d'environ 0,5 mm (fiche Bostik) : faible, mais il s'ajoute à la colle et au carreau.
2. Les entraxes
Distance entre les sorties visibles : entre deux poignées, entre la commande et le bec, ou entre les fixations. Elle conditionne le calepinage : idéalement, les sorties tombent au centre d'un carreau ou sur un joint, pas à 2 mm d'un bord.
3. Les raccordements
Repérez le type de filetage (souvent G1/2) et le diamètre des arrivées. Les arrivées d'eau chaude et d'eau froide doivent être du bon côté et éprouvées (mise en pression) avant fermeture du mur.
4. La hauteur de chaque sortie
Pour un lavabo, le bec doit sortir au-dessus du rebord de la vasque choisie, vasque posée sur un plan à environ 85–87 cm du sol (repère Espace Aubade). Pour une douche, la hauteur du bras de pluie et des commandes se décide selon les utilisateurs.
5. La saillie du bec
La longueur du bec détermine où tombe l'eau : elle doit atteindre la zone utile de la vasque, sans dépasser son bord extérieur. Mesurez la distance entre le mur fini et le centre de la vasque.
Les cotes réelles de nos modèles encastrés
| Modèle | Cotes publiées (plan fabricant) | À vérifier sur chantier |
|---|---|---|

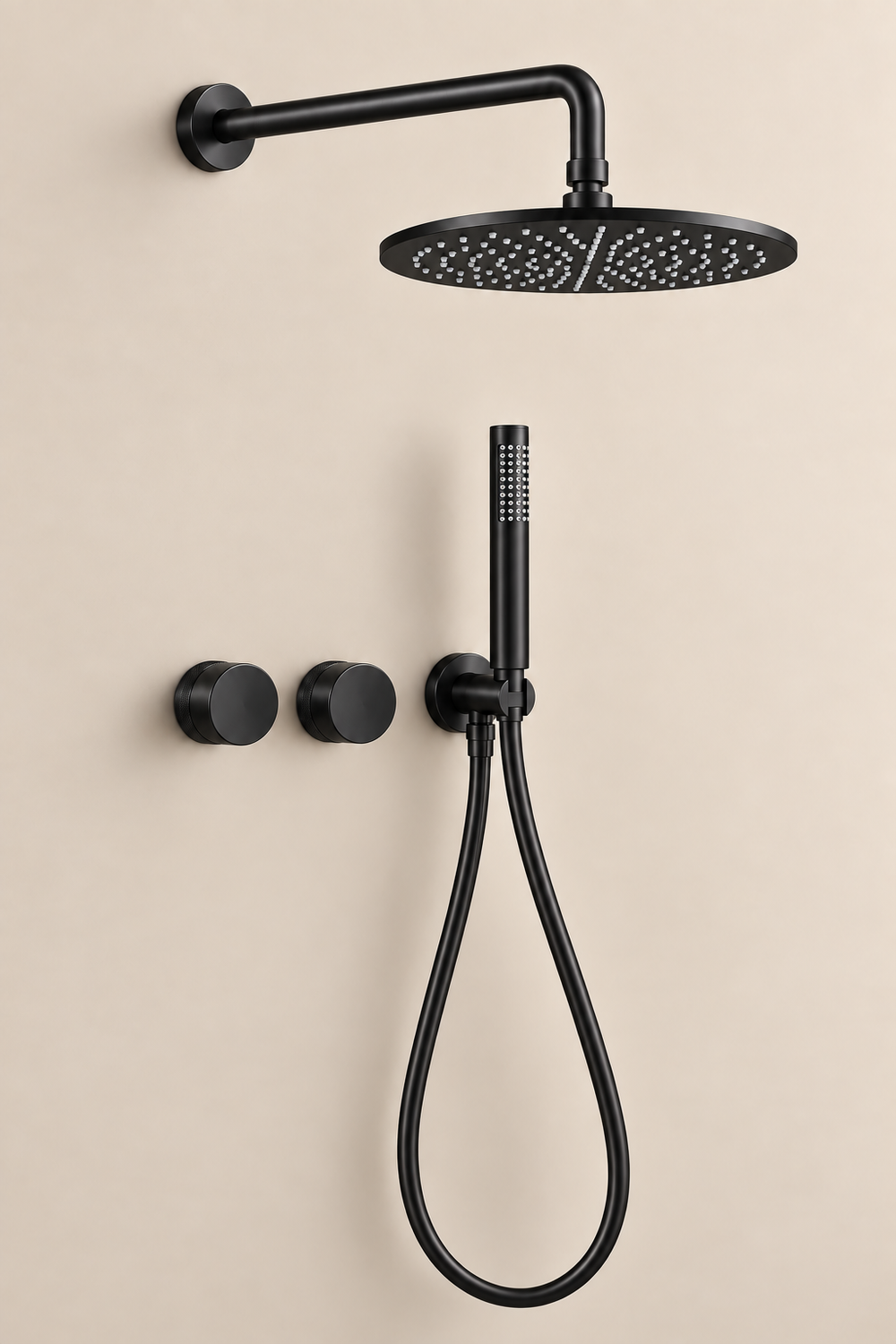

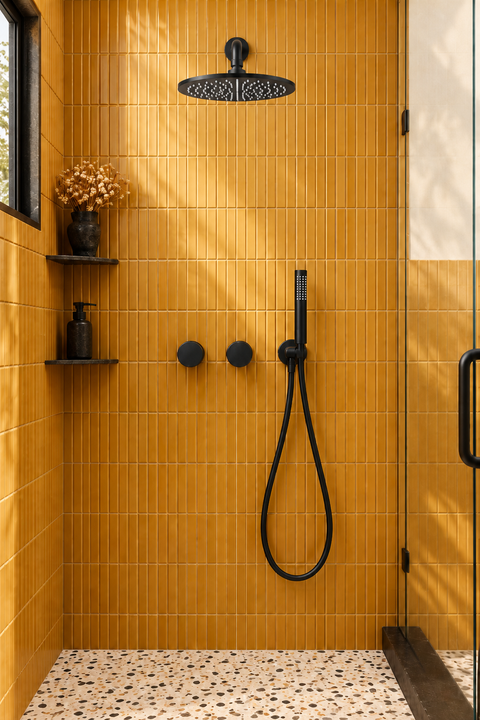

| Orvane (colonne de douche thermostatique, 219 €) | Corps d'encastrement 310 × 75 mm, profondeur 100 mm ; bras mural 400 mm ; rosaces de commande Ø 60 mm | Profondeur disponible dans la cloison ; corps fourni ou en option selon la version |
| Elmara (mitigeur lavabo, 159 €) | Entraxe entre poignées 204 mm ; entre chaque poignée et le bec 102 mm ; rosaces Ø 55 mm ; bec 208 mm ; raccord G1/2 | Trois sorties alignées à caler sur le calepinage |
| Caldren (mitigeur baignoire, 259 €) | Entraxe des fixations 150 ± 15 mm ; rosace principale Ø 160 mm ; bec 150 ou 200 mm ; arrivée Ø 20 mm ; raccord G1/2 | Longueur de bec selon le rebord de la baignoire |
| Talyn (mitigeur lavabo, 129 €) | Raccordement Ø 10 mm ; corps d'encastrement et kit de fixation fournis | Hauteur du bec par rapport à la vasque |
Pour Brenna, Havren et Sylven, la fiche précise qu'un corps d'encastrement est nécessaire : demandez-nous ce qui est fourni et le plan détaillé avant le début des travaux (contact@azeorobinetterie.com).
Les erreurs qui obligent à recasser
- Mesurer la profondeur sur le mur brut au lieu du mur fini.
- Inverser eau chaude et eau froide sur un corps à deux arrivées.
- Fermer le mur sans essai sous pression du corps et des raccords.
- Choisir la vasque après le robinet : la hauteur et la saillie du bec ne collent plus.
- Retirer trop tôt la protection du corps (bouchon, capot ou gabarit, quand le fabricant en fournit un) : elle sert souvent de repère de profondeur et protège le mécanisme pendant le chantier.
Qui fait quoi
Le plombier pose et raccorde le corps, le carreleur pose l'étanchéité et le carrelage autour, puis le plombier monte la partie visible. Transmettez à chacun le plan technique du modèle. Le pas à pas complet est décrit dans notre guide installer un robinet encastré. Une pose par un professionnel qualifié est recommandée.
Cotes complémentaires publiées
Au-delà du corps d'encastrement, d'autres cotes figurent sur les fiches et servent à placer les sorties sur le calepinage :
| Modèle | Cotes utiles pour le calepinage |
|---|---|
| Orvane | Rosace du bras Ø 60 mm ; support de douchette Ø 55 mm ; douchette 190 mm, Ø 25 mm ; ciel de pluie 200, 250 ou 300 mm selon la finition |
| Caldren | Entraxe vertical 70 mm ; corps de commande 88 mm de haut, Ø 32 mm ; rosace inférieure Ø 60 mm ; support de douchette en saillie de 38 mm |
| Elmara | Partie arrière 67 mm ; extrémité du bec 24 mm de large ; corps central Ø 32 mm |
Pour Ysel, Havren, Brenna, Sylven, Liora, Kaelo et la douche extérieure Varen, les cotes d'encastrement ne sont pas écrites sur la fiche : demandez le plan avant de fermer le mur. Pour une douche de jardin, notre guide douche extérieure encastrée ajoute l'évacuation et la mise hors gel.
Questions fréquentes
Quelle profondeur prévoir pour un corps d'encastrement ?
Celle indiquée sur le plan du modèle, mesurée depuis le mur fini. Par exemple, le corps de la colonne Orvane mesure 100 mm de profondeur : la cloison et son doublage doivent pouvoir l'accueillir.
Peut-on poser un robinet encastré dans une cloison en plaque de plâtre ?
Oui, à condition que l'ossature offre la profondeur nécessaire et que le corps soit fixé sur un support rigide, pas seulement sur la plaque. En zone humide, la plaque doit être adaptée et recevoir une étanchéité sous carrelage.
Faut-il tester l'installation avant de carreler ?
Oui. Le corps et les raccords doivent être mis en eau et contrôlés avant la fermeture du mur : une fuite découverte après le carrelage oblige à casser.
Que faire si le corps est trop enfoncé ?
Certains fabricants proposent des rallonges, mais ce n'est pas systématique. Demandez-nous ce qui existe pour votre modèle avant de modifier quoi que ce soit.
Combien de temps attendre entre l'étanchéité et le carrelage ?
Cela dépend du produit : pour l'étanchéité sous carrelage de Bostik, la fiche indique 12 h minimum avant de carreler et environ 24 h avant les joints. Suivez la fiche du produit utilisé.
Sources
- Bostik, fiche « Étanchéité sous carrelage » : film sec d'environ 0,5 mm, 12 h avant recouvrement.
- Espace Aubade : hauteur de pose d'une vasque.
- Plans techniques Azéo des modèles Orvane, Elmara, Caldren et Talyn.
